Bau einer Senior-Seifenkiste - Montage der Vorderachse

Was steht in den Bauvorschriften?
  • Achsverkleidungen sind zulässig, zu Kontrollzwecken müssen sie jedoch abnehmbar sein.
  • Die Achsen dürfen keine zusätzlichen Bohrungen erhalten. Außer Schmirgeln darf die Oberfläche nicht anderweitig bearbeitet werden.


Material

Für die Montage der Vorderachse benötigen wir

  • 1 Original DSKD-Achse 89 cm x 2 cm x 2 cm
  • 2 Ringschrauben 30 mm x 6 mm mit 4 Muttern und 2 Federringen
    (sind nicht im Lieferumfang der Original DSKD-Achsen enthalten)

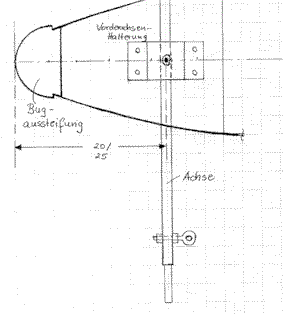

Skizze der Vorderachsen-Montage

Vorderachsenbefestigung im Querschnitt



Montage der Vorderachse

Montage der VorderachseWir schieben die Vorderachse in die Achshalterung und führen die lange Schlüsselschraube von unten durch die Halterung und die Achse. Anschließend legen wir eine Scheibe auf die Achse. Danach das Federgummi oder die Stahlfeder und schließlich noch eine Scheibe. Mit einem Federring und zwei Muttern / einer selbst sichernden Mutter befestigen wir die Schraube.

Die beiden Ringschrauben...
werden dann in den beiden äußeren Löchern der Achse befestigt. Wichtig ist, dass dazu die beiden Muttern und ein Federring benutzt werden.

An diesen Ringschrauben wird später das Lenkseil befestigt.



Im nächsten Kapitel...

beschreiben wir den Einbau der Brems-Einheit bzw. der Lenk-/Bremseinheit
