- Die Vorderachse muss sich um den Mittelpunkt drehen.
- Auf sorgfältiges Befestigen der Achsen ist besonders Wert zu legen.
- Die Vorderachse muss so angebracht sein, dass die Vorderräder nicht über die Spitze der Seifenkiste hinausragen, wenn die Vorderachse in Geradeausstellung steht.
- Zwischen den Mittelpunkten der beiden Achsen ist ein minimaler Achsabstand von 130cm einzuhalten.
- Die Vorderachse darf nicht weiter als 55 cm von der Wagenspitze montiert werden.
Die Vorderachsen-Halterung
Die Vorderachsen-Halterung kann vom DSKD bezogen oder im Eigenbau angefertigt
werden.

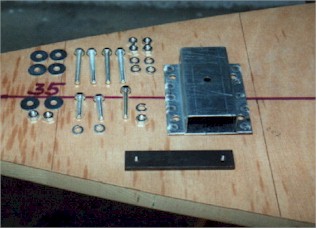

- 1 x Achsaufhängung
- 1 x Gewindeleiste
- 5 x lange Gewindeschrauben
- 2 x kurze Gewindeschrauben
- 6 Muttern, Scheiben und Federringe
Herstellung einer eigenen Vorderachsen-Halterung
Auch bei der Vorderachse wollen wir eine Federung einbauen. Daher fertigen wir für die Vorderachsen ebenfalls eine eigene Halterung mit gleichen Maßen an. Bereits bei der Hinterachsen-Halterung haben wir die Herstellung beschrieben.
- 2 Winkel 4 cm x 4 cm (Dicke 2mm)
- 1 Platte 8 cm x 4 cm (Dicke 2mm)
- 1 Platte 5 cm x 4 cm (Dicke 2mm)
- 4 Schlüsselschrauben 40 x 6 mm mit Federringen und Muttern
- 1 Schlüsselschraube 80 x 6 mm mit Mutter und Federring
Montage der Vorderachsen-Halterung
Bei der Montage der Vorderachse ist zu berücksichtigen, dass die Räder in
Geradeausstellung nicht über die vordere Spitze der Seifenkiste hinausragen dürfen. Da
die Räder einen Radius von ca. 15 cm haben, ist dies die minimale Entfernung für die
Montage der Vorderachse von der Spitze der Seifenkiste.
Als zweite Randbedingung müssen wir auch hier die minimale Bodenfreiheit der Seifenkiste
beachten.
Wir leimen daher auch hier ein Brett gleicher Stärke wie bei der
Hinterachsen-Halterung auf das Bodenbrett.
Wir wollen die Achse 20 (oder 25) cm von der Spitze der
Seifenkiste anbringen. Durch diesen maximalen Radstand von 175 cm geben wir der
Seifenkiste einen guten Geradeauslauf. Ein Nachteil ist, dass keine starken Kurven
genommen werden können.
In einer Entfernung von 20 (oder 25) cm von der Spitze der Seifenkiste bohren wir
ein senkrechtes Loch von 6mm in den Boden. Hier befestigen wir zunächst nur mit der
langen Schlüsselschraube die Achshalterung. Wir richten die Achshalterung rechtwinklig
aus und bohren die restlichen vier Löcher für die kurzen Schlüsselschrauben zur
Befestigung der Achshalterung.
Im nächsten Kapitel...
befassen wir uns mit der Montage der Vorderachse
