Bau einer Junior-Seifenkiste - Einbau der Achsen

Montage der Vorderachse

Zur Montage der Achse wird diese in den Achshalter geschoben. Wichtig ist, dass eine Scheibe zwischen Achse und Achshalter gelegt wird. Von oben wird eine 6mm-Maschinenschraube durch das Loch des Achshalters und die Achse geschoben. Dann wird die Schraube in die Mutter unter dem Achshalter gedreht.

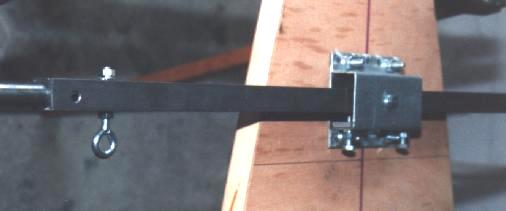

Die Vorderachse wird durch den Achshalter befestigt Bild links:

Vorderachse nach der Montage

An jeder Seite der Achse befindet sich ca. 5cm von der Radaufnahme ein Loch für die Ringschraube zum Befestigen des Lenkseils. Beim Montieren der Schraube bitte den Federring nicht vergessen, damit sich die Muttern nicht lockern.



Montage der Hinterachse

Die Hinterachse wird zuerst genauso befestigt wie die Vorderachse. Anschließend muss die Achse im rechten Winkel zur Längsachse des Seifenkistenbodens stabilisiert werden. Dies wird durch zwei 6mm-Gewindestangen (Länge: 50 cm) erreicht. Wir schieben beide Gewindestangen in die Löcher der Achsen und befestigen diese an einem Ende mit zwei Muttern und einem Springring. Dann biegen wir die Stangen leicht nach innen, damit diese am anderen Ende an einem Möbelwinkel befestigt werden können.
Mit zwei 6mm Maschinenschrauben und einem Federring  wird jede Stange befestigt.

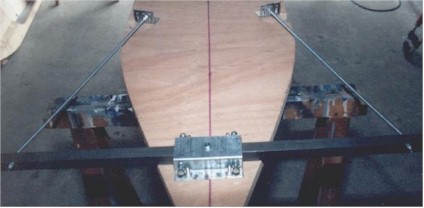

Die Hinterachse wird gestützt durch zwei Stabilisatoren Bild links:

Hinterachsen-Stabilisator



Ausrichten der Achse im rechten Winkel

Jetzt muss die Achse im 90-Grad-Winkel fixiert werden. Mittels eines Zollstocks wird die Entfernung von den beiden Enden der Achsen zu einer Markierung auf der Mittellinie gemessen. Die Achse wird dann so ausgerichtet, bis beide Entfernungen zum Markierungspunkt gleich sind. Wer einen großen Winkelmesser hat, kann es auch damit machen.

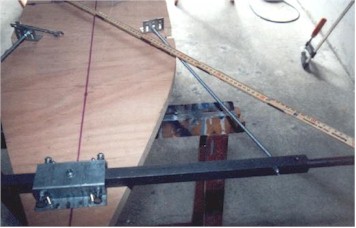

Einstellung des 90-Grad-Winkels für die Hinterachse Bild links:

Fixieren der Hinterachse mittels zweier Gewindestangen im 90-Grad-Winkel

Dann werden die Muttern der Gewindestangen an den Möbelwinkeln angezogen. Ist dies geschehen, werden auch die vier Schrauben am Achshalter angezogen. Aber nur so stark, dass die Achse noch in vertikaler Richtung bewegt werden kann.
Damit hat die Achse die Möglichkeit, sich beim Fahren an die Fahrbahnunebenheit anzupassen. Das kommt der Laufruhe der Seifenkiste zugute.
Im nächsten Kapitel...

werden wir den Seilspanner und das Lenkseil montieren.
