Bau einer Senior-Seifenkiste - Bugaufbau

• Die minimale Höhe der Seifenkiste muss 34 cm betragen. Diese Höhe muss im Bereich vor der Lenkung mindestens erreicht werden.
• Die minimale Breite muss an der breitesten Stelle wenigstens 30 cm betragen.

Material

Der vordere Aufbau besteht aus der Bug-Versteifung und zwei oder drei Spanten. Dazu benötigen wir folgende Holzbretter:

Bug-Versteifung:

• 1 Brett  33,5 x 11 x 2 (cm)
• 1 Brett  34 x 11 x 2 (cm)
• 1 Brett  34 x 10 x 2 (cm)
• 1 Brett  33 x 8 x 2 (cm)

Vorderer Spanten + Querverstrebung:

• 2 Bretter  33 x 5 x 1,5 (cm)
• 1 Brett    31 x 6 x 1,5 (cm)

Mittlere Spanten + Querverstrebung:

• 2 Bretter  35 x 5 x 1,5 (cm)
• 1 Brett   32 x 6 x 1,5 (cm)
• 2 Bretter  36 x 5 x 1,5 (cm)
• 1 Brett  32 x 6 x 1,5 (cm)

Herstellen der Bug-Versteifung

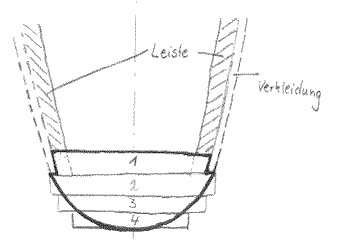

Die drei vorderen Bretter der Bug-Versteifung werden aufeinander geklebt. Nachdem der Leim getrocknet ist, wird als Querschnittsform ungefähr ein Halbkreis hergestellt. Dafür benutzen wir den Hobel und eine Raspel.

Das hintere Brett der Bug-Versteifung (1) wird noch nicht aufgeklebt. Dies wird später gemacht, wenn die Aussparungen für die Befestigung der Längsleisten eingesägt sind.

Befestigung der Bug-Versteifung

.

Die Bug-Versteifung wird mit drei langen Spax-Schrauben auf der Bodenplatte befestigt

Montage der Spanten und der Querverstrebungen

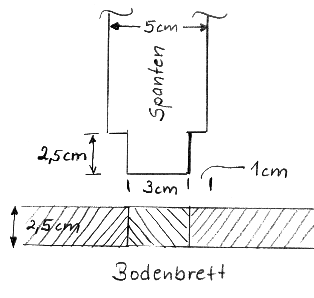

Die Spanten werden in das Bodenbrett eingelassen. Um eine stabile Verbindung zwischen Spanten und Bodenbrett herzustellen, werden an der Seite des Bodenbrettes, dort wo die Spanten befestigt werden sollen, Aussparungen von 3 cm Breite und 1,5 cm Tiefe eingesägt und mit einem Stechbeitel und einer Raspel nachgearbeitet.
Wir befestigen den Spanten mit Leim und je einer Spax-Schraube.

Die Querverstrebungen

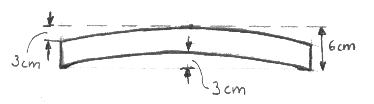

Die Bretter für die Querverstrebungen müssen oben mit einem Rundbogen versehen werden. Die Mitte ist dabei ca. 3 cm höher als die beiden äußeren Kanten. Wir zeichnen einen Rundbogen auf das Brett und sägen es mit der Stichsäge zu.
Die Unterkante des Brettes kann ebenfalls mit einem Rundbogen versehen werden.

Die runden Querverstrebungen sollen oben auf die Spanten gesetzt werden. Damit diese bündig mit der Vorderkante der Spanten abschließen, muss eine Aussparung in die Spanten gesägt werden.
Diese Aussparung hat eine Größe von 1,5 x 1 cm.

Haben wir diese Aussparung mit einer Leistensäge oder mit der Stichsäge gemacht, leimen wir die Querverstrebungen auf die Spanten.

Wir können uns jetzt entscheiden, ob wir zwei oder drei Spanten mit Querverstrebungen auf das Bodenbrett montieren.

Dies hängt davon ab, wo wir die Lenkung positionieren. Da wir dies z.Zt. noch nicht genau wissen, lassen wir den dritten Spanten erst mal weg.

Im nächsten Kapitel...

werden wir den Aufbau vervollständigen, indem wir die Längslatten an den Spanten befestigen.
