Bau einer Junior-Seifenkiste - Seitenwände

Einbau der Seitenwände

Hat man den Holzbausatz vom DSKD bezogen, so sind die Seitenwände genau vorgefertigt und passen von den Maßen genau zur Größe der Seifenkiste. Alle notwendigen Löcher für die Achsen und das Lenkseil sind bereits vorhanden.
Die Seitenwände bestehen aus Sperrholz. Man kann aber auch Hartfaserplatte benutzen. Diese ist aber nicht ganz so stabil.
Damit die gesamte Abdeckung wieder abgenommen werden kann, werden die Seitenteile unten - wie die Spanten und die Bug- und Heckaussteifung - nicht angeklebt, sondern nur mit Schrauben befestigt.

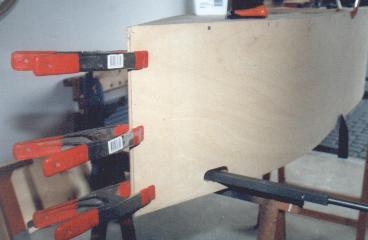

Montage der Seitenwand im vorderen Bereich Bild links:

Befestigen der Seitenwand im vorderen Bereich

Die Seitenwände werden mit Holzleim und Spax-Schrauben an der Bugversteifung und der Deckplatte befestigt. Wir beginnen an der Bugversteifung. Anschließend befestigen wird die Seitenwand an der Deckplatte. Zur Stabilisierung fixieren wir die Seitenwand mit Leimzwingen.

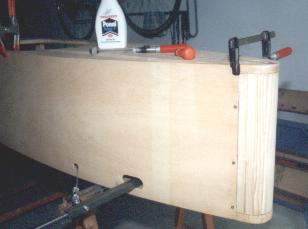

Befestigen der Seitenwand im hinteren Bereich Bild links:

Befestigen der Seitenwand im hinteren Bereich

Im hinteren Bereich wird die Seitenwand an der Heckversteifung angeleimt und mit Leimzwingen fixiert. Anschließend werden noch Spax-Schrauben eingedreht.

Zur Befestigung der Seitenwände an der Bodenplatte benutzen wir Spax-Schrauben. Damit können die Seitenwände wieder leicht gelöst werden.



Herstellen eines Loches für die Hinterachsenstabilisierung

Bild links:

Loch für die Hinterachsenstabilisierung

Für die Gewindestange der Hinterachsen-Stabilisierung muss noch eine Öffnung in die Seitenwand gebohrt und mit einer Feile angepasst werden.



Abrunden der Kanten

Nachdem die Seitenwände montiert sind, sollte man die Kanten der Seifenkiste abrunden.
Die vorderen Kanten an Bug und die hinteren Kanten am Heck dürfen oben und unten maximal mit einem Radius von 5 cm abgerundet werden.
Die Abrundung der Seitenkanten darf mit einem maximalen Radius von 2 cm vorgenommen werden.

Um den Radius zu kontrollieren kann man sich jeweils eine Pappschablone herstellen.

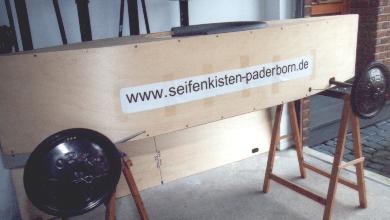

Seifenkiste mit montierten Rädern Bild links:

Die Seifenkiste mit fertiger Seitenwand und montierten Rädern (noch die alten Opel-Räder aus den 60er Jahren des vorigen Jahrhunderts)



Im nächsten Kapitel...

Damit ist die Seifenkiste zusammengebaut und braucht jetzt nur noch eine Lackierung.
