Bodenplatte
- Die Bodenplatte muss von der Bugspitze bis zur Heckspitze durchgehend sein. Sie muss aus gewachsenem Holz, Mehrschichtholz, Sperrholz, Stäbchen- oder Tischlerplatte bestehen. Die Stäbchen müssen in Längsrichtung verlaufen.
- Um die minimale Bodenfreiheit zu erreichen (Tieferlegen der Seifenkiste) dürfen die DSKD-Metall-Teile durch untergelegte Holzplatten höher gesetzt werden. Diese Holzplatten müssen dann genau so groß sein wie die Auflageflächen der höher gesetzten Teile.
- Versenkungen von angebrachten Schrauben der DSKD-Teile dürfen nicht tiefer als 5mm sein.
- Die Öffnung für den Bremsstempel darf maximal 10x25 cm betragen.
- Außer der Öffnung für den Bremsstempel dürfen keine weiteren Öffnungen oder Einschnitte vorgenommen werden (Spanten-Einschnitte ausgenommen).
- Die Bodenplatte muss überall die Mindestdicke einhalten.
Die Maße der Bodenplatte
Wie schon erwähnt kann man drei unterschiedliche Größen von Boden- und
Deckplatte vom DSKD beziehen:
33 cm, 38 cm oder 45 cm Breite.
Wir hatten uns für das mittlere Maß entschieden. Will man die Bodenplatte selbst
aus einem Brett Schichtholz herstellen, so muss
man zuerst eine Schablone machen.
Die Bodenplatte aus Schichtholz
Länge: 205 cm, Breite: 38 cm, Dicke mindestens 2,5 cm.
Die Grundform der Seifenkiste besteht im Prinzip aus drei Teilen: vorne eine
Parabel, in der Mitte ein Rechteck und hinten ein Dreieck mit leicht nach außen gebogenen
Seiten.
Um eine Schablone für die Bodenplatte herzustellen, nimmt man den Rest einer Tapetenrolle
von ca. 220 cm. Faltet diesen in Längsrichtung und zeichnet in diese Falte eine
Längslinie. Im Abstand von ca. 10 cm vom Beginn der Rolle wird eine Querlinie gezogen.
Dies ist die Spitze der Bodenplatte.

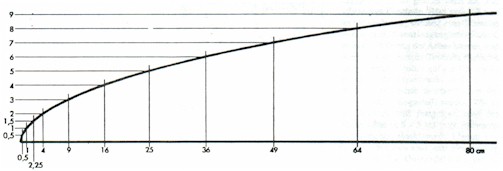

Das Schwierigste ist jetzt, die Parabel für den vorderen Teil zu konstruieren. Dieser
Teil hat eine Länge von ca. 80 cm.
Man
zeichne 9 Längslinien im gleichen Abstand voneinander (bei einer Bodenplattenhälfte von
19 cm ist der Abstand jeweils 2,11 cm). Jetzt wird auf der Mittellinie bei folgenden
Abständen von der Spitze eine Querlinie gezogen (90 Grad):
1 cm, 4 cm, 9 cm, 16 cm, 25 cm, 36 cm, 49 cm, 64 cm und 80 cm.
Danach wird jeweils dort eine dicker Punkt gezeichnet, wo sich folgende Linien
miteinander
kreuzen:
Linie 1 mit der 1 cm-Querlinie,
Linie 2 mit der 4 cm-Querlinie,
Linie 3 mit der 9 cm-Querlinie,
Linie 4 mit der 16 cm-Querlinie,
Linie 5 mit der 25 cm-Querlinie,
Linie 6 mit der 36 cm-Querlinie,
Linie 7 mit der 49 cm-Querlinie,
Linie 8 mit der 64 cm-Querlinie,
Linie 9 mit der 80 cm-Querlinie,
Damit sind die Punkte der Parabel ermittelt. Diese werden jetzt miteinander verbunden.
Kennt man sich ein bisschen mit der Mathematik aus, so weiß man,
dass das Quadrat z.B.
aus vier 16 ist, oder das Quadrat aus acht 64 ergibt. Eine kleine Ungenauigkeit haben wir
bei der Linie 9 begangen, denn diese dürfte sich erst bei der Querlinie von 81 cm
treffen.
Die Spitze der Parabel
Die Spitze der Bodenplatte ist breiter als der Rest der Bodenplatte. Damit die Seitenwände vor der Parabel enden können, ist die Parabel hier rundum 5 mm breiter als der Rest der Bodenplatte.
Links eine Abbildung im Maßstab 1:1 dieser Spitze.
Der Mittelteil
der Seifenkiste ist ein Rechteck und so lang, wie die Länge des Einstiegs (der Deckplatte) gewählt wird, also minimal 55 cm und maximal 65 cm. Danach beginnt der der hintere Teil.
der Seifenkiste ist zwischen 60 und 75 cm lang (je nach Länge des Mittelteils) und ist ein Dreieck mit leicht nach außen gebogenen Seiten. Diese nach außen gebogenen Seiten sollen die Fläche für die Befestigung der Hinterachse vergrößern.
Um genau eine zur Mittelachse symmetrische Bodenplatte herzustellen, wird nach dem Aufzeichnen und Ausschneiden einer Hälfte der Bodenplatten-Schablone diese umgeklappt und auf die zweite Hälfte gezeichnet und ausgeschnitten. Damit ist die Schablone für die Bodenplatte fertig.
Zum Aussägen der Bodenplatte wird die Papierschablone auf das Bodenbrett gelegt und mit einem Bleistift werden die Umrisse auf die Bodenplatte übertragen. Mit einer Stichsäge wird dann die Bodenplatte ausgesägt. Da Boden- und Deckplatte deckungsgleich sind, kann die Schablone auch für das Aussägen der Deckplatte benutzt werden.
montieren wir die beiden Achshalter auf die Bodenplatte.
