Einrad-Fahrradanhänger - Maß-Zeichnungen

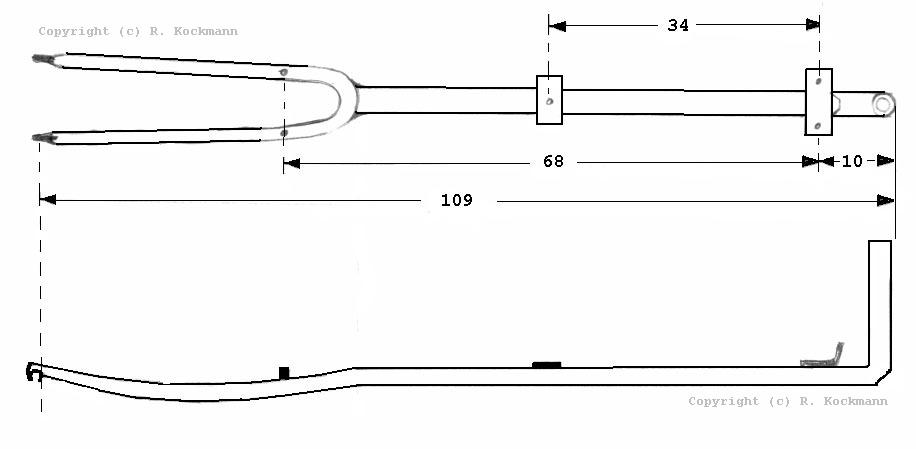

Der Rahmen des Einrad-Anhängers besteht aus drei Teilen:
  • der Gabel (ehemals die Vorderrad-Gabel eines 28-Zoll-Fahrrades)
  • dem Rahmenrohr (das Sattelrohr des 26-Zoll-Fahrrades)
  • dem Kupplungs-Steuerkopf (ehemals dem Steuerkopf-Rohr des 26-Zoll-Fahrrades)



Der Rahmen des Einrad-Anhängers
Bild oben: der Rahmen des Einrad-Anhängers (Oben Draufsicht; Unten Seitenansicht), alle Maße in cm

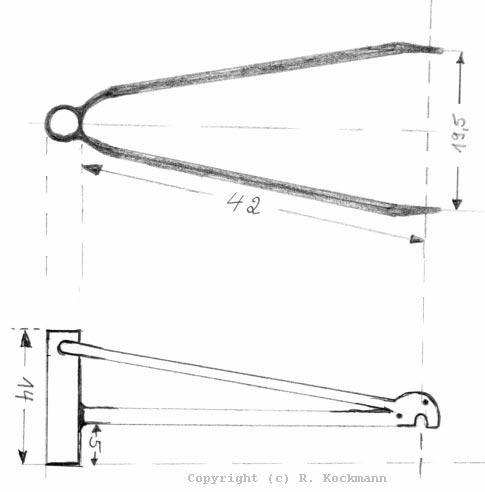

Die Kupplung des Einrad-Anhängers besteht aus folgenden Teilen:
  • dem Steuerkopf-Rohr (ehemals das Steuerkopf-Rohr des 26-Zoll-Fahrrades)
  • dem Gabel-Rohr (ehemals das Gabel-Rohr des 26-Zoll-Fahrrades)
  • dem Stützrohr (ehemals das Hinterrad-Stützrohr des 26-Zoll-Fahrrades)
Die Kupplung des Einrad-Anhängers
Bild oben: Die Kupplung des Einrad-Anhängers (Oben Draufsicht; Unten Seitenansicht), alle Maße in cm

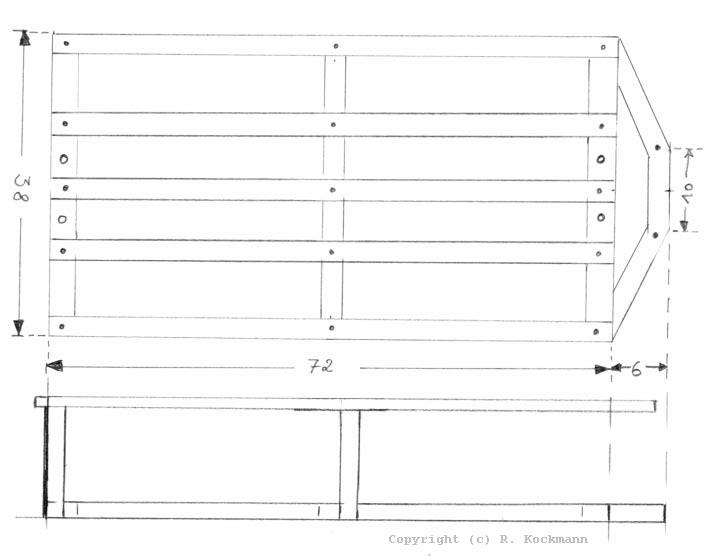

Der Lade-Aufsatz des Einrad-Anhängers ist aus Aluminium-Bauteilen hergestellt
Der Lade-Aufsatz des Einrad-Anhängers
Bild oben: der Lade-Aufsatz des Einrad-Anhängers (Oben Draufsicht; Unten Seitenansicht), alle Maße in cm

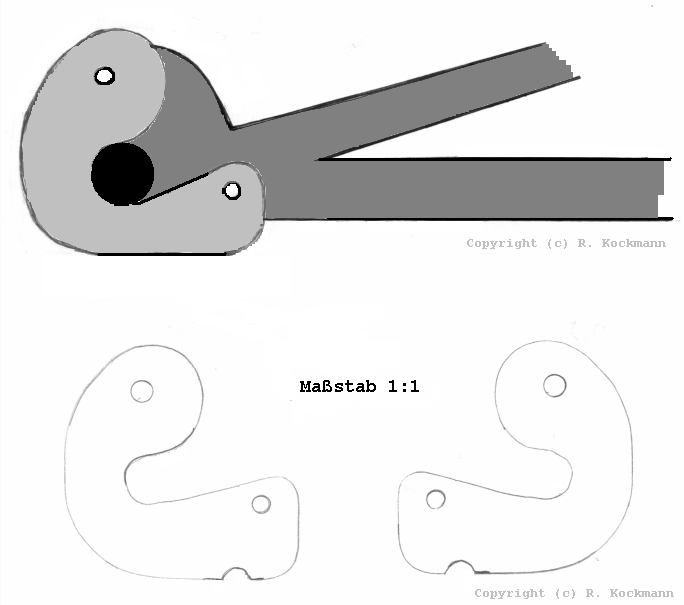

Die Kupplungs-Sicherung dient dazu, die Kupplung auf der Hinterrad-Achse zu arretieren.
Dazu wird die Kupplung um die Achse gelegt und mit einer handdrehbaren Mutter befestigt.
Kupplungssicherung/-Verschluß
Bild oben: Sicherung der Kupplung (Oben: Mechanismus; Unten:Zwei Sicherungen im Maßstab 1:1)
