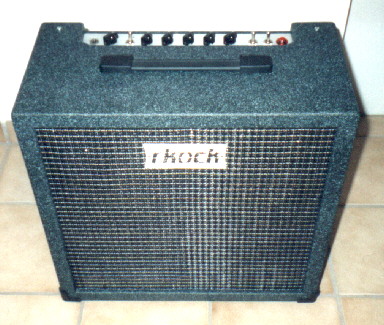

20W-Gitarren-Röhrenverstärker

20W Röhren-Amps mit Reverb-Einheit

Leistung	ca. 20W
Bauweise	Röhren-Vollverstärker, 1 x 7025, 2 x ECC83, 2 x 6V6GT
Anschlüsse	Input, Speaker, Reverb, Fußschalter
Regler/Schalter	Gain, Bass, Middle, Treble, Reverb, Volume Hi/Low-Gain, Power, Standby
Anzeigen	Power
Lautsprecher	Eminence EM 12-75PE Veteran
Effekte	Hall-Verstärker (Solid-State-Verstärker), AKG Hall-Spirale 42 cm (zwei Federn)
Maße	48cm x 50cm x 25cm (HxBxT)

	Rückansicht des Verstärkers: Hinter dem oberen Brett befindet sich der Verstärkerteil. Das untere Brett verdeckt die Hall-Spirale
	Das Bedienfeld: v.l. Input, Gain-Steller, Gain-Schalter, Bass, Middle, Trebble, Reverb, Volume, Standby, Power

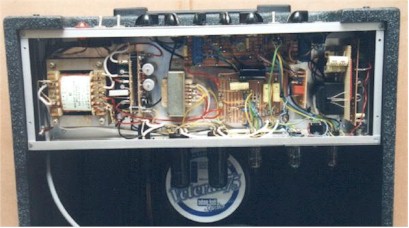

	Ein Einblick in den Verstärker: v.l.: Netztrafo, Hochspannungsnetzteil, Ausgangsübertrager, oben: Vorstufe, unten: Endstufe, Umschalteinheit für Low/High, 12V-Netzteil für Hall-Verstärker, Hall-Verstärker.

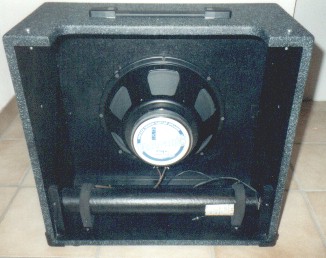

	Blick von hinten in das Combo-Gehäuse: 12"-Lautsprecher-Chassis von Eminence, 42cm-Hall-Spirale mit zwei Federn (AKG)

!!! Wichtiger Sicherheits-Hinweis zum Bau von Röhrenverstärkern !!!

Wer sich mit dem Bau von Röhrenverstärkern befasst, muss wissen, dass hier lebensgefährliche Spannungen auftreten (250 - 600 V Gleichspannung). Es ist daher allerhöchste Vorsicht geboten.
Niemals hektisch arbeiten!
Nach Trennen der Netzspannung immer ca. eine Minute warten, bis die Hochvolt-Elkos sich entladen haben (Ableit-Widerstände in das Netzteil einbauen)!
Niemals unbedacht in die Schaltung greifen!

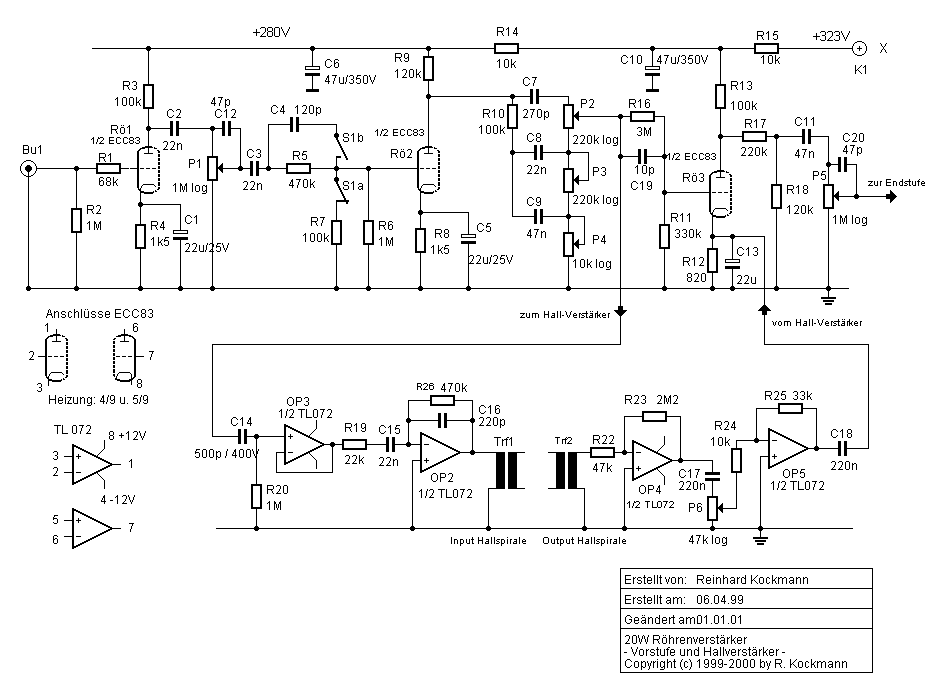

Schaltplan von Vorverstärker u. Hall-Verstärker:

Schaltplan von Vorverstärker und Hallverstärker / Version 1

(geändert am 09.07.2000: R1, R4, C4, R16, R11, R13, C14, C19 neu)
Stückliste 1

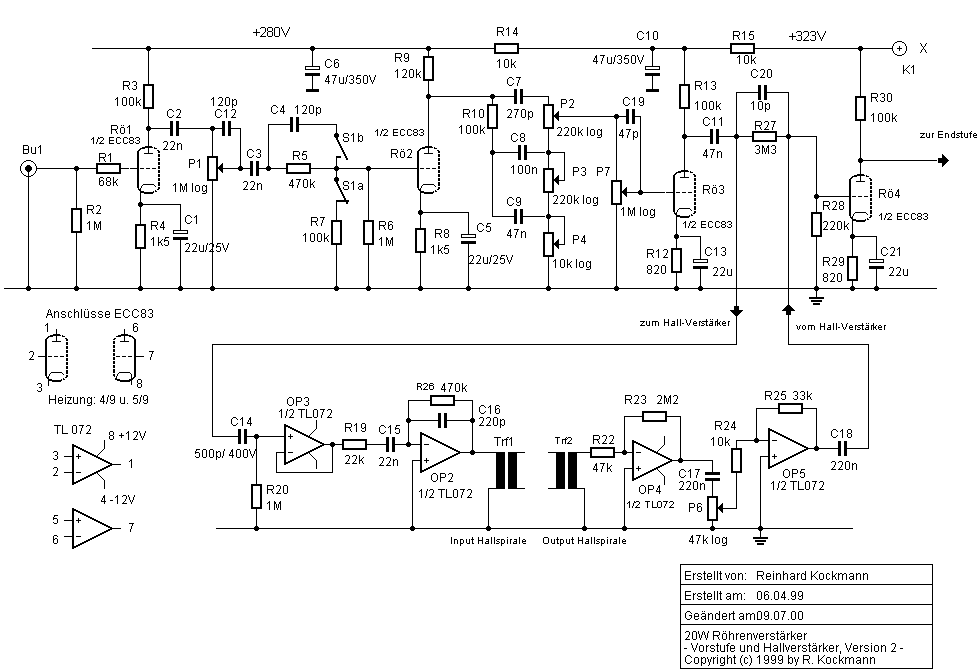

Geänderte Version des Schaltplans von Vorverstärker und Hall-Verstärker:

Stückliste 1b

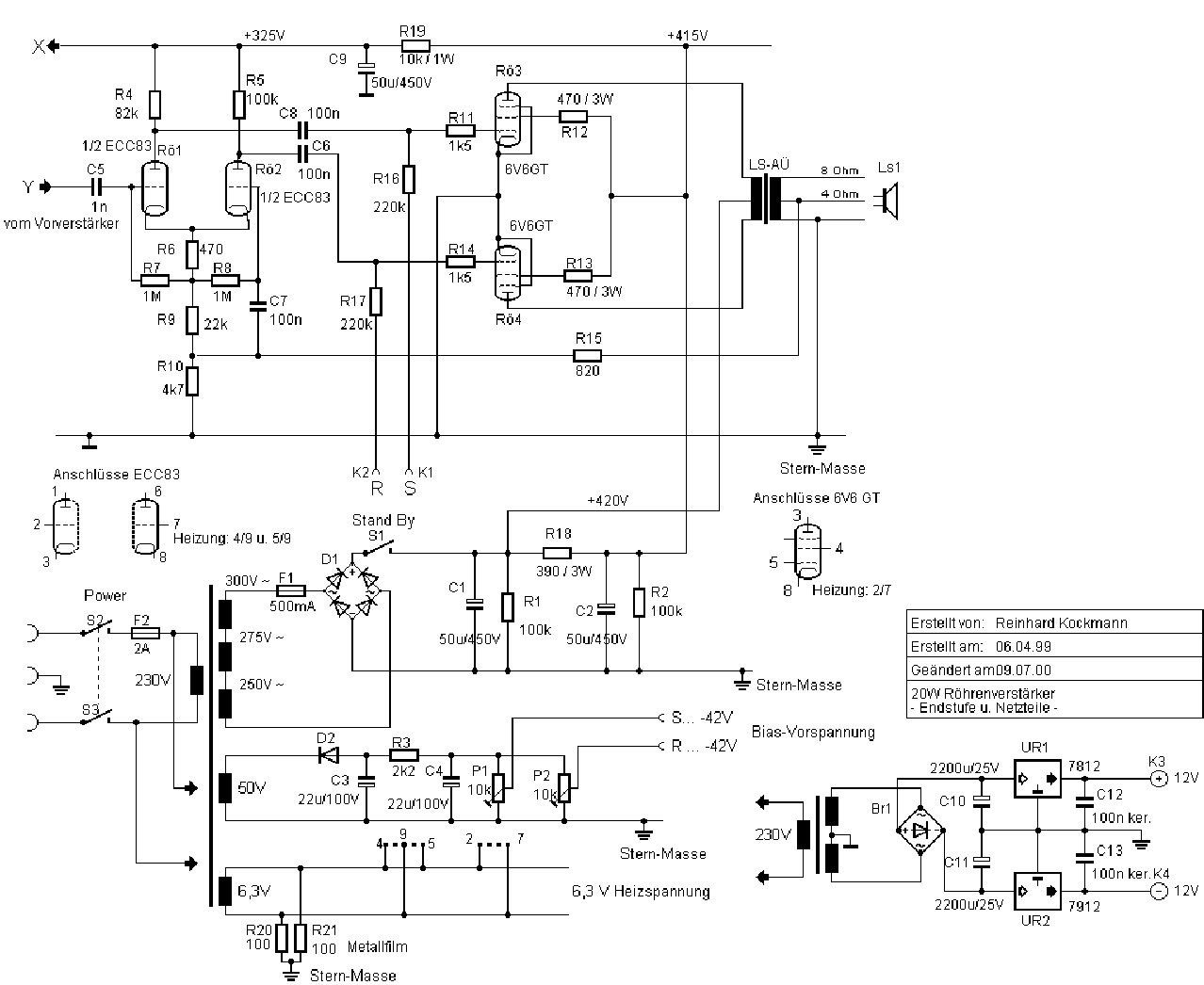

Schaltplan von Endverstärker u. Netzteil:

Schaltplan von Endverstärker und Netzteil

(geändert am 09.07.2000: C3, C4 falsche Polarität)
Stückliste 2
