Bau einer Junior-Seifenkiste - Bug-, Heckaussteifung und Spanten

Bugaussteifung

Für die Bugaussteifung muss ein Klotz hergestellt werden. Dieser besteht aus vier Brettern von 20 mm Dicke und hat eine halbrunde Form. Da die Gesamthöhe der Seifenkiste 38 cm betragen soll und die Bugaussteifung zwischen Boden- und Deckenplatte montiert wird, muss die Summe aus der Dicke von Decke und Boden bei der Berechnung der Höhe der Bugaussteifung abgezogen werden.
Die Breite der Bretter ermitteln wir am besten direkt durch Aufzeichnen auf das Bodenbrett.

Nach dem Zusammenkleben der einzelnen Bretter muss die Rundung entsprechend der Form der Bugspitze des Bodenbrettes hergestellt werden.

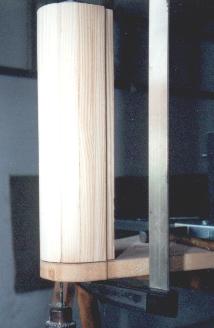

Herstellen der Bugaussteifung Querschnitt der Bugaussteifung



Original-Abbildung der Bugaussteifung im Maßstab 1:1

Das hinterste Brett der Bugaussteifung ist etwas schmaler als das vorletzte Brett. An diesem Brett werden die beiden Seitenteile befestigt.

Damit die Bugaussteifung jederzeit wieder leicht demontiert werden kann, wird die Bugaussteifung nur mit einer langen Spax-Schraube auf der Bodenplatte befestigt.



Befestigen der Bugaussteifung Bild links:
Befestigen der Bugaussteifung auf der Bodenplatte


Heckaussteifung

Die Heckaussteifung ist en Holzklotz in dreieckigem Querschnitt. Dieser wird in die hintere Spitze gesetzt und mit einer langen Schraube von unten befestigt.



Montage der Heckaussteifung Bild links:

Montage der Heckaussteifung



Die Seitenspanten

Zur Stabilisierung der Seitenflächen werden vier Seitenspanten montiert. Diese haben eine Breite von ca. 5 cm und eine Länge der Kistenhöhe minus der Dicke der Decke. In das Bodenbrett werden vier Aussparrungen an den Seiten hergestellt, in die die Seitenspanten eingelassen werden. Befestigt werden die vier Spanten mit Spax-Schrauben (kein Leim).

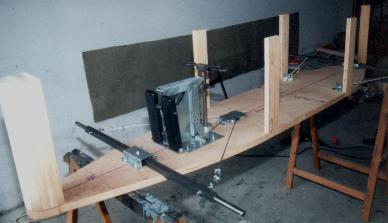

Seitenspanten Bild links:

Einbau der Seitenspanten



Im nächsten Kapitel...

werden wir uns mit der Montage der Deckplatte beschäftigen
