Bau einer Junior-Seifenkiste - Der Holzbausatz

Die Teileliste

Bezieht man den Holzbausatz (mittlere Größe) vom DSKD, so enthält dieser folgende Teile:

  • 1 x Bodenplatte aus Mehrschichtholz, 205 x 38 x 2,5 cm (Länge x Breite x Dicke)
  • 1 x Deckplatte aus Mehrschichtholz, 205 x 38 x 2,0 cm (Länge x Breite x Dicke)
  • 2 x Seitenteile aus Sperrholz, 203,5 x 39 x 0,3 cm (Länge x Breite x Dicke)
  • 4 x Seitenspanten aus Mehrschichtholz, 37 x 6 x 2 cm (Länge x Breite x Dicke)
  • 1 x halbrunde Bugaussteifung aus Mehrschichtbrettern,  34,5 x 11 cm (Länge x Dicke)
  • 1 x dreieckige Heckaussteifung, 34,5 x 6 cm (Länge x Dicke)

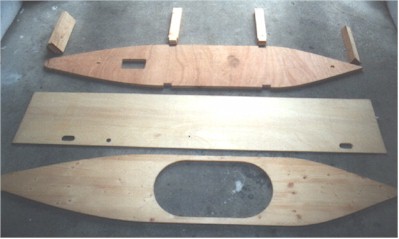

Der Holzbausatz mittlerer Größe Bild links:
  • Bugaussteifung, 4 Seitenspanten, Heckaussteifung,
  • Bodenplatte mit Bremsöffnung für Lenk-Bremseinheit,
  • 2 Seitenteile aus Sperrholz,
  • Deckplatte mit ausgesägter Einstiegsöffnung

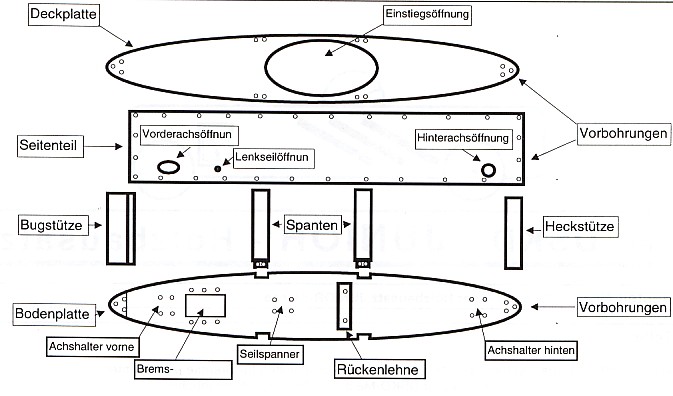

Alles schon markiert

Wie man oben erkennen kann, sind die notwendigen Öffnungen in Boden und Decke schon vorhanden. Man spart sich also die Stichsäge.
Was hier nicht genau zu sehen ist, sind die Vorbohrungen für die Positionen der Halterungen für die Vorder- und Hinterachsen. Auch die Position des Seilspanners ist ebenfalls schon festgelegt und vorgebohrt.

In die Seitenteile sind die Löcher für die Achsen und das Lenkseil schon eingesägt. Was fehlt - weil es im offiziellen Mechanikbausatz auch nicht enthalten ist - ist die Öffnung für die Stangen der hinteren Achsenstabilisierung.

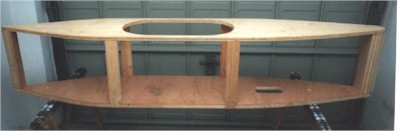

Der Holzbausatz probehalber zusammengesetzt

Werden alle Teile des Holzbausatzes lose zusammengesteckt, so bekommt man einen Eindruck von der Form der Seifenkiste im fertigen Zustand.



Im nächsten Kapitel...

beschäftigen wir uns mit dem Mechanik-Bausatz des DSKD.
